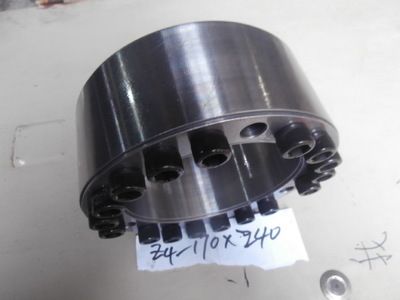

脹套漲緊套帳套脹緊連接套免軸鍵漲套張?zhí)?/h1>

詳細信息

Z4型脹套基本尺寸和參數
規格 d×D	基本尺寸							額定負荷		脹套與軸結合面上的壓力Pt(N/mm2)	脹套與軸轂結合面上的壓力Pt'(N/mm2)	螺釘?shù)臄Q緊力矩MA(N.m)	重量G （Kg）
規格 d×D	d	D	I	L	L1	d1	n	Ft	Mt	脹套與軸結合面上的壓力Pt(N/mm2)	脹套與軸轂結合面上的壓力Pt'(N/mm2)	螺釘?shù)臄Q緊力矩MA(N.m)	重量G （Kg）
70×120	70	120	56	62	74	M12	8	197	6.85	201	117	145	3.3
80×130	80	130	56	62	74	M12	12	291	11.65	263	162	145	3.7
90×140	90	140	56	62	74	M12	12	290	13	234	150	145	4
100×160	100	160	74	80	94	M14	15	389	19.7	213	133	230	7.2
110×170	110	170	74	80	94	M14	15	483	22.6	242	157	230	7.7
120×180	120	180	74	80	94	M14	15	482	28.9	222	148	230	8.3
125×185	125	185	74	80	94	M14	15	480	30	212	143	230	8.5
130×190	130	190	74	80	94	M14	15	480	31.2	205	140	230	8.8
140×200	140	200	74	80	94	M14	18	574	40.2	227	159	230	9.3
150×210	150	210	74	80	94	M14	18	572	42.9	212	152	230	10
160×230	160	230	88	94	110	M16	18	800	64	227	158	355	14.9
170×240	170	240	88	94	110	M16	18	795	67.8	214	152	355	15.7
180×250	180	250	88	94	110	M16	21	923	83	235	170	355	16.4
190×260	190	260	88	94	110	M16	21	921	88	223	163	355	17.2
200×270	200	270	88	94	110	M16	24	1050	105	242	179	355	18.8
210×290	210	290	110	116	134	M18	20	1118	117.3	197	143	495	23
220×300	220	300	110	116	134	M18	21	1120	123	189	138	485	27.7
240×320	240	320	110	116	134	M18	24	1280	153	198	148	485	29.8
250×330	250	330	110	116	134	M18	27	1282	160.2	205	157	485	31
260×340	260	340	110	116	134	M18	27	1430	186	205	157	485	32
280×370	280	370	130	136	156	M20	24	1650	230	192	145	690	46
300×390	300	390	130	136	156	M20	24	1650	245	179	138	690	49
注：Z4型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級
