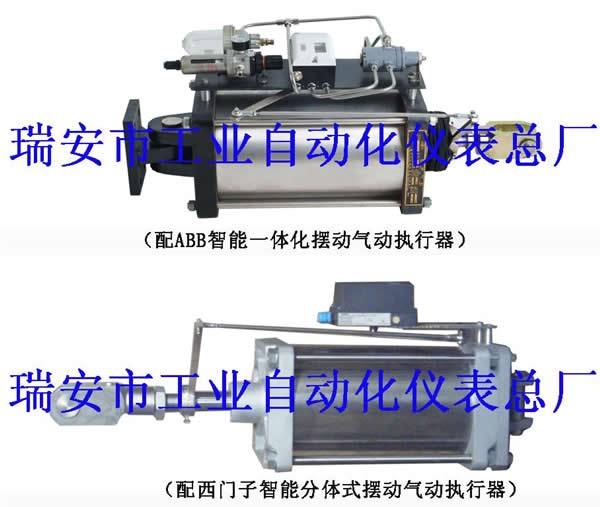

ZGSA-DXS系列擺動氣缸

點擊圖片查看大圖

詳細信息

型號：ZGSA-DXS

SA-DxS系列氣動執行機構是一種廣泛應于火力電站鍋爐二次風門調節的直行程氣動執行機構。它以壓縮空氣為動力能源，4-20mA DC 或0.02-0.1MPa氣壓的控制信號進行線性調節，輸出直行程，操縱風門擋板。該執行器具有結構簡單、功能齊全、環境適應性強等優良特點，它有信號反饋(輸出0.02-0.1MPa氣信號或4-20mA電流信號)、自鎖、行程開關控制(輸出接點信號)等多種功能，還可以應用于治金、化工、石油等工業部門。

一、工作原理

本執行器采用壓縮空氣為動力源，配套閥門定位器來實現氣缸輸出的比例調節.

二、構造特點

1、輸出力矩大，行程長，能同時進行多路控制。

2、帶上自鎖閥及閥位傳送器，分別實現氣自鎖和信號反饋功能。

三、主要技術參數

輸入信號	ZGSD	4～20mA DC	工作溫度范圍	-25～85℃
	ZGS	0.02～0.1MPa	靜態耗氣量	≤1500L/h
	輸入阻抗	≤300Ω	基本誤差	±1.5%
輸出阻抗		500～1000Ω	回差	1.5%
位置反饋輸出		4～20mA dc	死區	0.6%
操作壓力		0.35～0.8MPa	輸出推力	見表2

規格	氣缸推力（N）	輸出力矩（N.m）		全行程時間（S）
規格	氣缸推力（N）	最小	最大	空載	滿載
-160×300	9047	1357	6396	10	15
-160×350	9047	1583	2238	10	15
-200×200	14137	1413	1998	20	25
-200×400	14137	2827	3998	20	25
-250×400	22088	4417	6246	20	40
-350×400	43294	8658	12243	20	40

四、訂貨須知

本執行器內置空氣過濾減壓閥、自鎖閥、定位器、行程開關。其型號可以按控制要求、及安裝環境用戶自行選擇。如現場壓縮空氣質量不好，則要求選擇具有自動排水的空氣過濾減奪閥；如果控制精度要求較高，則需要選擇線性度好、運行穩定的定位器。
