產品展示

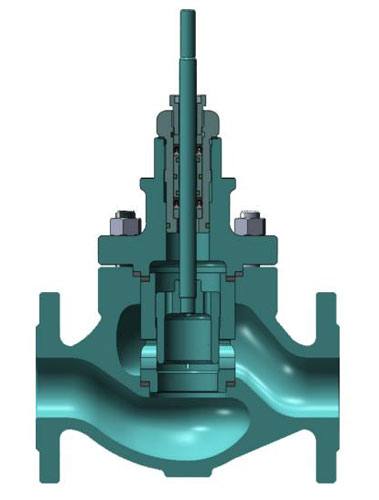

GYL40500系列平衡式雙座控制閥

點擊圖片查看大圖

詳細信息

平衡式籠式雙座控制閥

尺寸規格范圍:1½"-16" DN40-DN400
壓力等級范圍:ANSI 150-900# PN 1.6-PN 16.0 Mpa

◆L-40500采用套筒導向結構，壓力平衡式閥芯，是為重負荷工況而設計的，采用雙閥座密封，應用于泄漏要求不高的場合。閥體結構緊湊，流體通道呈S流線型，在結構上設有改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小、流通量大、可調范圍廣，流量特性精度高。閥芯利用壓力平衡結構，通過較小的執行機構推力就可控制高壓差工況，廣泛應用于要求動態穩定性好、高低溫、高壓管線的流體控制。籠式導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換內件，維修效率高，節約人力和時間。流量系數大、可調比大。平衡型閥芯設計確保所需執行機構推力最小，節約成本。
◆控制閥參數說明
閥內件特點:雙閥座結構套筒導向平衡內件
分體式或整體式標準閥籠
閥體類型:直通式角式z形
上閥蓋型式:常溫標準型高溫散熱型低溫伸長型
溫度范圍:-196℃~538℃
閥桿密封型式:普通式標準填料密封
高溫型填料密封波紋管密封
標準泄漏等級:CLASSIV（標準型，金屬閥座）
流量特性:等百分比直線
與管道連接方式:法蘭式對焊式
可調比:50:1
