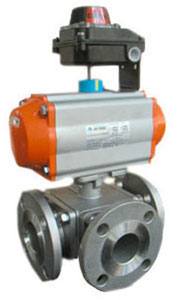

V63644/5精小型氣動三通球閥

點擊圖片查看大圖

詳細信息

概述：

精小型氣動三通球閥的的標準球芯有L型三通雙口孔道和T 型三口孔道。改變球芯與管道的相對角度，可對三條支管流體實現不同組合的控制。T型孔道可使三條正交的管道互相連通，也可使其中兩條管道連通而切斷另一條管道。L型孔道只能連通互相正交的兩條管道或切換方向。即T型孔起合流分流作用，L型孔道起分配作用。三通O型球閥配有雙作用或單作用氣動執行機構。

閥體：

型式：兩開式鑄造球閥

公稱通徑：15——200mm

公稱壓力：PN1.6、4.0、6.4MPa

連接形式:法蘭標準按JB/T79.1，JB/T79.2

材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2

介質溫度：常溫型-40～180℃

填料:含浸聚四氟乙烯填料, 耐高溫碳纖維填料

閥內組件：

球芯型式：T型、L型球芯

球芯材料：不銹鋼，304/316

閥座材料：聚四氟乙烯，硬質合金

球芯轉角：90º

主要技術參數

公稱通徑DN	25	32	40	50	65	80	100	125	150	200
流量系數（Kv）	100	110	210	330	540	800	1210	1870	3120	5300
最大轉角	90º
允許壓差ΔP	小于公稱壓力PN1.6 MPa
工作氣源壓力	0.5~0.8 MPa
泄漏量	執行GB/T4213
控制信號電壓	220VAC/24VDC
附件	電磁閥、行程開關、手輪

● 主要外形尺寸

V63644/5 單位：mm

公稱通徑	執行機構		A	L	H	B
公稱通徑	雙作用	單作用	A	L	H	B
15	7063D	7080S	140	187（300）	234	70
25	7063D	7100S	165	187（460）	259	82.5
40	7100D	7100S	230	320（4600）	265	115
50		7160S	230	320（680）	342	115
65			270		397	135
80			290		405	145
100	7160D		350	548（680）	427	175
150	7160D	7210S	440	548（920）	613	220
200	7190D-	7300D	580	1040（1387）	736	290

V63648/9 單位：mm

公稱通徑	執行機構		A	L	H	B
公稱通徑	雙作用	單作用	A	L	H	B
15	7100D	7100S	140	187（300）	234	70
25		7100S	165	187（460）	259	82.5
40		7160S	230	320（4600）	265	115
50	7160D		230	320（680）	342	115
65			270		397	135
80		7210S	290		405	145
100	7190D	7210S	350	548（680）	427	175
150	7190D	7300S	440	548（920）	613	220
200	7210D	7350S	580	1040（1387）	736	290
