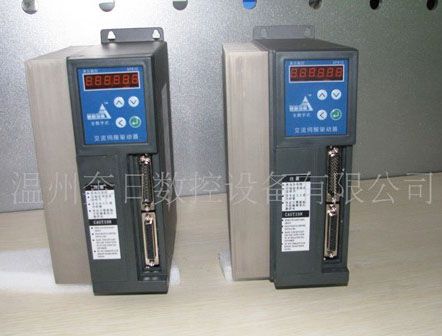

SF810系列交流伺服驅動器 |
|
|
| 詳細信息 |
驅動器性能參數
|
輸出功率(KW)
|
0.4～0.8
|
1.0～1.5
|
1.7～2.3
|
|
電機額定轉矩（Nm）
|
2～4
|
4～10
|
6～15
|
|
輸入電源
|
單相或三相AC220V -15～+10% 50/60Hz
|
|
使用環境
|
工作溫度：0～55℃ 存貯溫度：-20℃～80℃
|
|
濕度：小于90%（無結露）
|
|
振動：小于0.5G（4.9m/S2）,10～60 Hz(非連續運行)
|
|
控制方法
|
①位置控制 ②速度控制 ③速度試運行 ④JOG運行
|
|
再生制動
|
內置
|
|
控制特性
|
速度頻率響應：200Hz或更高
|
速度波動率：＜±0.03（負載0～100%）；＜±0.02（電源-15%～+10%）
（數值對應于額定速度）
|
|
調速比：1:5000
|
|
脈沖頻率：≤500kHz
|
|
控制輸入
|
①伺服使能 ②報警清除 ③CCW驅動禁止 ④CW驅動禁止⑤偏差計數器清零/速度選擇1⑥指令脈沖禁止/速度選擇2⑦CCW轉矩限制 ⑧CW轉矩限制
|
|
控制輸出
|
①伺服準備好輸出 ②伺服報警輸出 ③定位完成輸出/速度到達輸出
|
|
位置控制
|
輸入方式：①脈沖+方向 ②CCW脈沖/CW脈沖
|
|
電子齒輪比：1～32767/1～32767
|
|
反饋脈沖：10000脈沖/轉
|
|
速度控制
|
4種內部速度
|
|
加減速功能
|
參數設置加減速時間1mS～10000mS（0r/min←→1000r/min）
|
|
監視功能
|
轉速、當前位置、指令脈沖積累、位置偏差、電機轉矩、電機電流、直線速度、轉子絕對位置、指令脈沖頻率、運行狀態、輸入輸出端子信號等
|
|
保護功能
|
超速、主電源過壓欠壓、過流、過載、制動異常、編碼器異常、控制電源異常、位置超差等
|
|
顯示、操作
|
6位LED數碼管、4個按鍵
|
|
適用負載慣量
|
小于電機慣量的5倍
|
|
重量
|
2.8Kg
|
|
尺寸
|
240mm×163mm×92mm（參觀外形圖）
|
|
