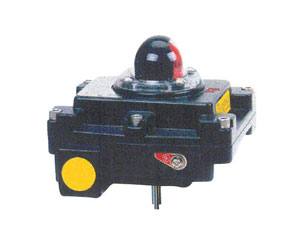

410N防爆閥門限位開關箱 |
||
|
||
| 詳細信息 | ||
| 概述
2410N系列閥門限位開關箱是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后招待下一程序。該產品也可作為自控系統中重要閥門聯鎖保護及遠程報警指示之用。
技術要求
防爆標志：Exd11BT4（隔爆型）
防護等級：IP65
觸點容量：6A/24V DC（直流）
10A/220V AC220V（交流）
環境溫度：-35℃--+70℃
接線端口：2-G1/2”
旋轉角度：0°--90°角行程
0°--180°（可調）
直線行程：10—100mm（直行程）
特殊可定制
位置指示：開—黃，關—紅
外形尺寸：152×152×152mm
重 量：約2.1Kg
工作原理
2100系列閥門限位開關箱檢測的閥位轉角位移，通過同軸連接件或反饋桿使傳動軸產生軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過批示器就地顯示。
安裝及使用：
一、閥門走開關的位置，調節紅色凸輪，使“關”開關有信號輸出。
二、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。
三、讓閥門來回走幾次，確定限位開頭信號通斷可靠。
|
